Характер продукции
Обзор продукта
Малогабаритное оборудование противодействия беспилотным летательным аппаратам (БПЛА) с поворотным столом оснащено функциями перехвата, отпугивания и принудительной посадки БПЛА, осуществляющих несанкционированный полет. Применение технологии сверхвысокочастотного сканирования для передачи различных широкополосных сигналов для эффективного подавления сигналов дистанционного управления, передачи видео и позиционирования современных БПЛА, представленных на рынке, вынуждает БПЛА терять управление, что приводит к их возврату, принудительной посадке и другим эффектам.
Использование малогабаритного оборудования противодействия БПЛА с поворотным столом позволяет осуществлять электронную борьбу на сверхбольшие расстояния, обеспечивая большую дальность противодействия по сравнению с портативным и небольшим стационарным оборудованием, что позволяет достичь лучшего эффекта противодействия. Оборудование может быть взаимосвязано с программным обеспечением платформы мониторинга и управления, радарами, оптоэлектронным и другим оборудованием в соответствии с потребностями иерархического управления для реализации точного позиционирования, отслеживания, отпугивания и принудительной посадки БПЛА, осуществляющих вторжение. Оборудование подходит для военных баз, нефтяных месторождений и нефтебаз, военных кораблей и ряда важных объектов безопасности.
Особенности продукта
◎ Диапазон подавления полностью охватывает полосы частот дистанционного управления, передачи видео и позиционирования основных продуктов БПЛА.；
◎ Применение высоконаправленной антенны, точное позиционирование, небольшое излучение для оператора；
◎ Зарезервирован интерфейс устройства обнаружения, может быть расширен для использования связи；
◎ 7x24 часа, в зависимости от сценария и уровня защиты；
◎ Двигатель может осуществлять вращение на 360° вперед и назад, что может быть использовано для противодействия БПЛА на больших расстояниях в разных направлениях；
Параметры продукта
1. Диапазоны частот и мощность
|
No.
|
Диапазон частот
|
Мощность одного контура
|
Кол-во
|
Общая мощность
|
|
1
|
400M (400-450MHz)
|
100W
|
1
|
100W
|
|
2
|
900M (840-930MHz)
|
100W
|
1
|
100W
|
|
3
|
1.1G (1000-1200MHz)
|
50W
|
1
|
50W
|
|
4
|
1.2G (1200-1400MHz)
|
100W
|
1
|
100W
|
|
4
|
1.4G (1400-1500MHz)
|
50W
|
1
|
50W
|
|
6
|
1.5G (1520-1630MHz)
|
50W
|
1
|
50W
|
|
7
|
2.4G(2370-2500MHz)
|
100W
|
1
|
100W
|
|
8
|
5.2G(5150-5350MHz)
|
50W
|
1
|
50W
|
|
9
|
5.6G(5550-5750MHz)
|
50W
|
1
|
50W
|
|
10
|
5.8G(5720-5850MHz)
|
100W
|
1
|
100W
|
|
Дальность подавления: 1-3 км
|
2. Безопасность и стандарты
|
No.
|
Индекс
|
Параметр
|
Примечание
|
|
1
|
Модель
|
SZSRYFZ-XZT-10
|
|
|
2
|
Уровень защиты
|
IP66
|
|
|
3
|
Вибрация и удар
|
GJB150.16A-2009；GJB150.18A-2009
|
|
3. Электрические стандарты
|
No.
|
Индекс
|
Параметр
|
Примечание
|
|
1
|
Выходная мощность
|
750 Вт
|
|
|
2
|
Блок питания
|
AC 220V
|
|
|
3
|
Потребляемая мощность
|
≤2100W( Включает поворотный стол и подавитель )
|
|
4. Механические параметры
|
No.
|
Индекс
|
Параметр
|
Примечание
|
|
1
|
Размер
|
Д 705*Ш 388*В 658 мм (Включая основание)
|
|
|
2
|
Вес
|
60,4 кг
|
|
5. Адаптивность к окружающей среде
|
No.
|
Индекс
|
Параметр
|
Примечание
|
|
1
|
Рабочая температура
|
－20℃～＋70℃
|
|
|
2
|
Температура хранения
|
－40℃～＋75℃
|
|
|
3
|
Относительная влажность
|
最湿朏朏平均最大相对湿度≤95% (该月月平均最低温度为25℃)
|
|
Он может одновременно передавать сигналы более десяти диапазонов частот, чтобы создавать помехи для канала беспроводного управления БПЛА, канала GPS и сигнала беспроводного картографирования.

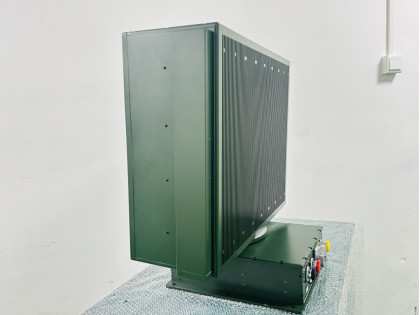

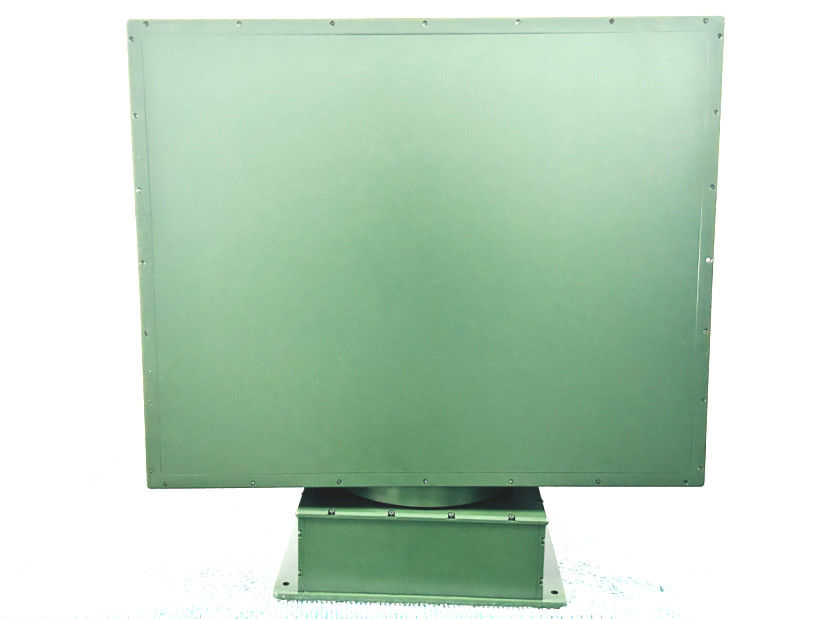

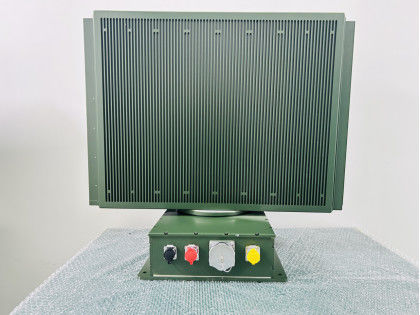

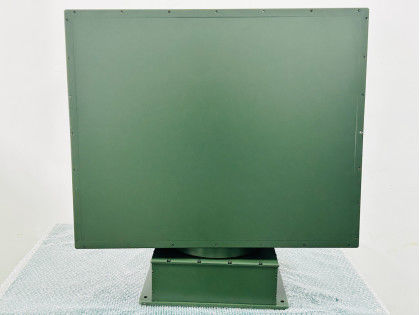

Отображение продукта
Упаковочный лист
|
No.
|
Элементы
|
Кол-во
|
Единица
|
|
1
|
Основной блок (с поворотным столом)
|
1
|
комплект
|
|
2
|
Контроллер
|
1
|
комплект
|
|
3
|
Сетевой кабель
|
1
|
шт.
|
|
4
|
Кабель питания DC28, AC220
|
2
|
шт.
|
|
5
|
Блок питания
|
1
|
комплект
|
Перед началом использования, пожалуйста, проверьте, включены ли все вышеперечисленные элементы в комплект оборудования. Если чего-то не хватает, пожалуйста, свяжитесь с нами.
Инструкция по эксплуатации
l Оборудование противодействия БПЛА с поворотным столом имеет различные диапазоны частот, используемые БПЛА, для противодействия БПЛА; антенна и модуль имеют интегрированную конструкцию, в процессе использования вы можете использовать соответствующие диапазоны частот для противодействия БПЛА по мере необходимости.
l Порядок работы:
Шаг 1: Установите основной блок и блок питания
Шаг 2: Подключите контроллер, провод управления вращением двигателя, шнур питания
Шаг 3: Соответствующий диапазон противодействия можно выбрать на контроллере-джойстике
l Описание диапазона:
a) Принудительная посадка БПЛА типа DJI: выберите 1,5G, 2,4G, 5,8G；
b) Отпугивание БПЛА типа DJI: выберите 2,4G, 5,8G；
c) Принудительная посадка БПЛА типа Autel:выберите 1,5G, 2,4G, 5,8G；
d) Отпугивание БПЛА типа Autel: выберите 2,4G, 5,8G；
e) Дистанционное управление 900M является распространенным диапазоном дистанционного управления для БПЛА промышленного класса, таких как распространенные БПЛА полицейского класса, специализированные БПЛА и БПЛА большого класса；
f) 1,2G - это разработанная Китаем навигационная система BeiDou, которая также будет использоваться в индустрии БПЛА в будущем в качестве второй системы позиционирования для 1,5G (GPS), что в настоящее время отражено в опубликованных данных.
g) 1,5G (GPS) как общий сигнал позиционирования и навигации для БПЛА в настоящее время
h) 2,4G - это основной диапазон дистанционного управления для БПЛА в настоящее время, и это самая зрелая технология и наиболее широко используемая
i) 5,2G в настоящее время является одним из основных каналов передачи изображений для нового поколения БПЛА с некоторыми сигналами дистанционного управления
j) 5,8G в настоящее время является доминирующим сигналом, но также и самой зрелой технологией и наиболее широко используемой.
k) Другие специальные диапазоны частот могут использоваться вместе в соответствии с фактической ситуацией
